ПОДБОР ОБМАНКИ
Обманка инвертора Hilelong
Для холодильников Haier HRF-310WB, Graude IKG190.1, Eigen Stark RB01, Weissgauff WRKI 195, Aceline SBS4-0500AKA, Dexp SBS4-0550AKA, Hyundai CS4086 FIX, LEX LSB530DgID

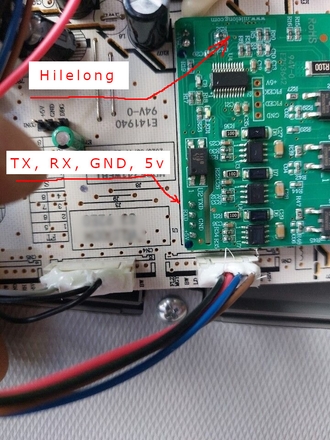

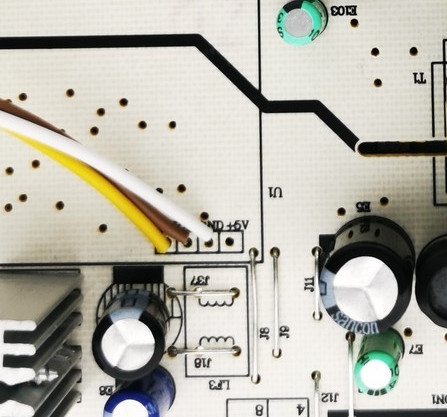

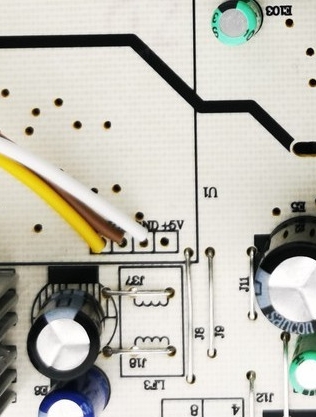

На холодильниках с платой Hilelong должен быть инвертор с подписями TX, RX, GND, 5v
Что показывает мигание обманки?
На плате расположены 4 светодиода
2 ЖЕЛТЫХ:
показывают обмен данными
показывают обмен данными
ЗЕЛЕНЫЙ:
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
КРАСНЫЙ
отладочный.
Информация для программиста
отладочный.
Информация для программиста
Важные замечания до начала работ
1. Без нагрузки на выходе обманки при подаче напряжения будет не 220В, а 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен
2. Для пайки нельзя использовать паяльную кислоту, только канифоль или флюс ЛТИ-120

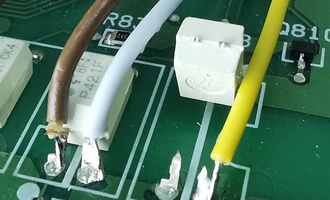

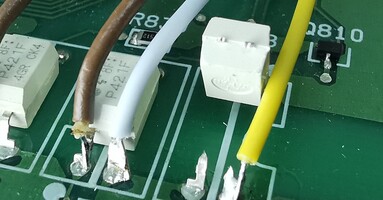

3. Корпус оптрона лучше выкусить бокорезами, оставив длинные пеньки от ножек
Паять провод к пенькам удобнее, и не повредится плата
Паять провод к пенькам удобнее, и не повредится плата

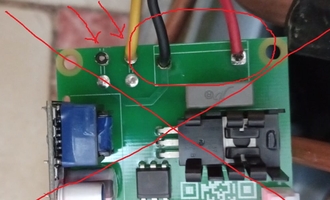

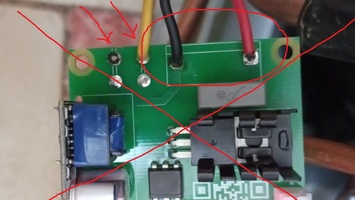

4. К плате обманки ничего не нужно припаивать или обкусывать. Гарантия на испорченную плату отменяется:

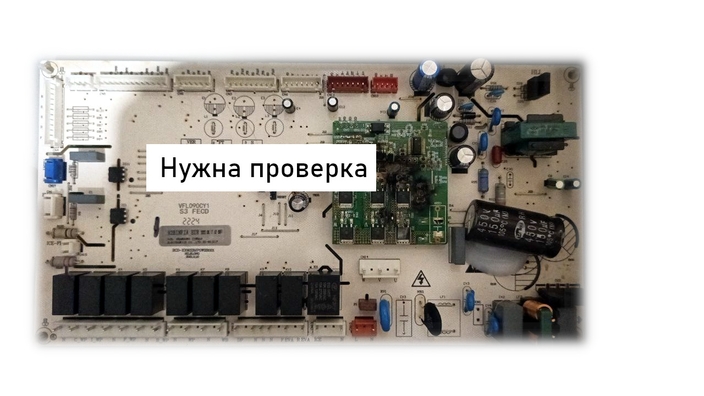

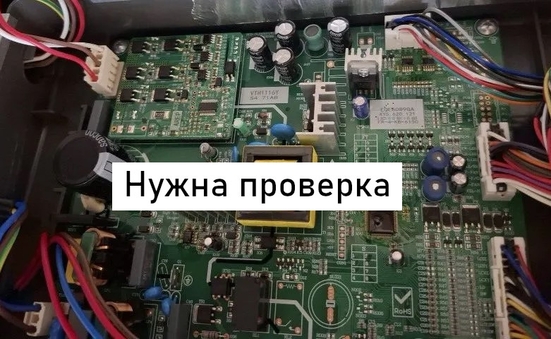

Не проверялось
Изображения ↓ увеличиваются кликом

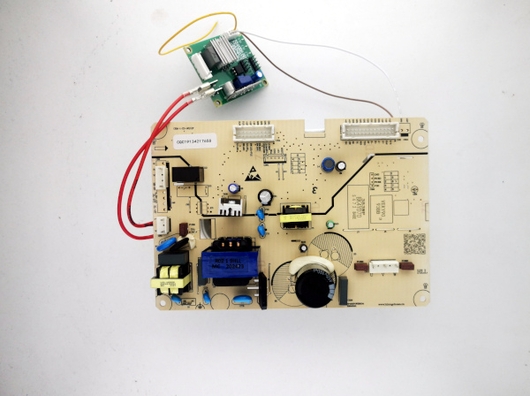

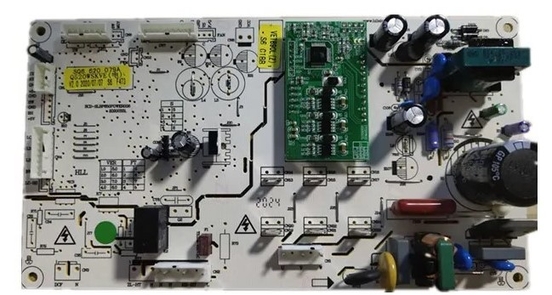

Hiberg RFQ-610G
Maunfeld
Можно купить и установить, если не заработает, только тогда выслать нам. Точки подключения отправим после покупки.

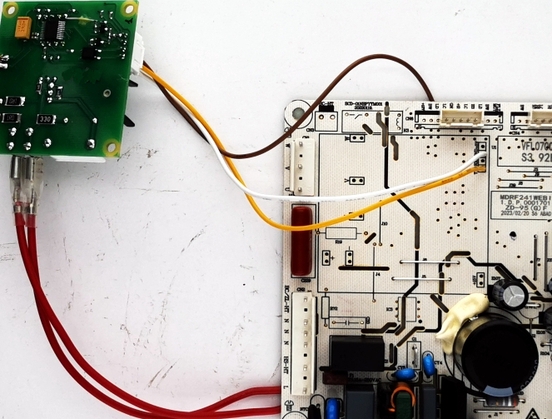

Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.

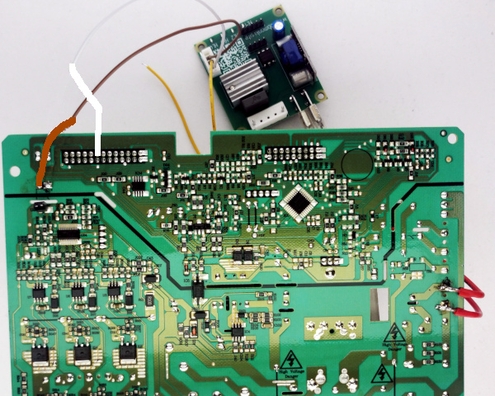

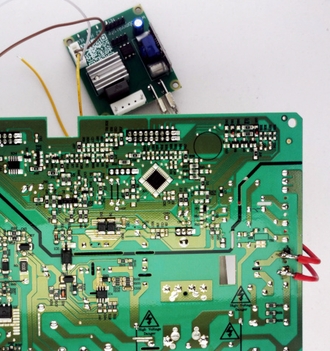

Подключение обманки инверторного компрессора Ginzzu NFK-420
Изображения ↓ увеличиваются кликом

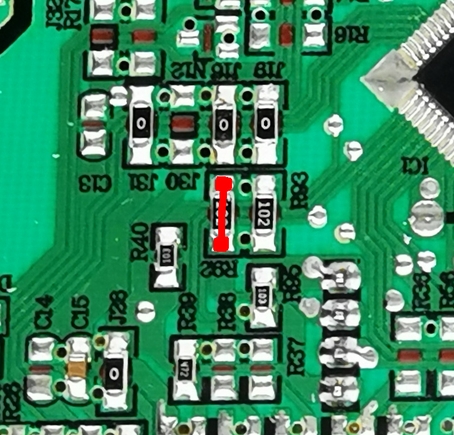

Запаяйте резистор R92 (перемычкой), он гасит уровень сигнала:
Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.
Переключите фишку проводки компрессора на обманку

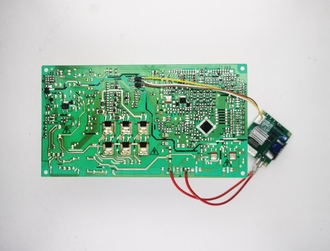

Подключение обманки инверторного компрессора LEX LSB530DgID
Изображения ↓ увеличиваются кликом

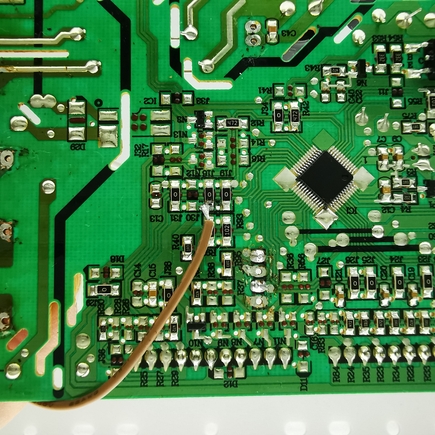

Запаяйте резистор R92, он гасит уровень сигнала:
Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.
Переключите фишку проводки компрессора на обманку

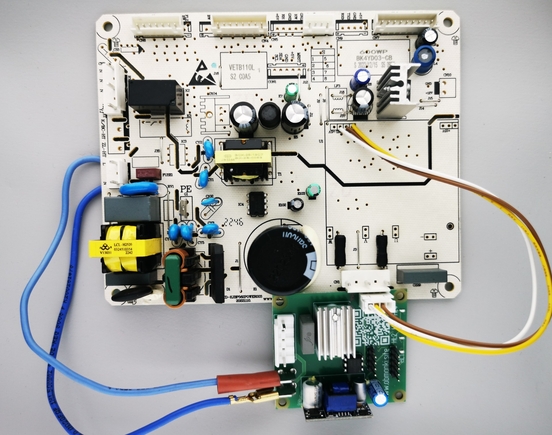

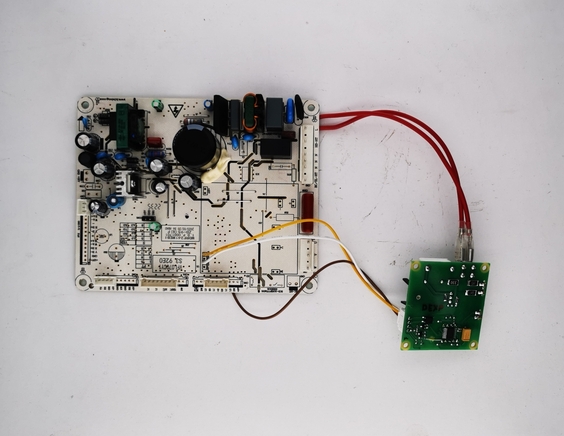

Подключение обманки инверторного компрессора Haier HRF-310WB, Graude IKG190.1, Eigen Stark RB01, Weissgauff WRKI 195, Aceline SBS4-0500AKA, Dexp SBS4-0550AKA, Hyundai CS4086 FIX
Изображение увеличивается кликом
Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.
Переключите фишку проводки компрессора на обманку
Запаяйте резистор R92, он гасит уровень сигнала:
