Обманки инверторных компрессоров

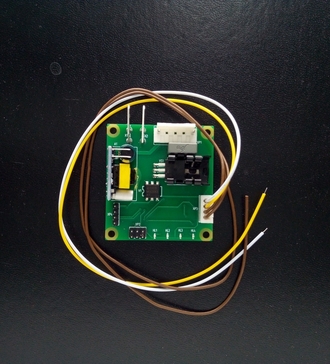

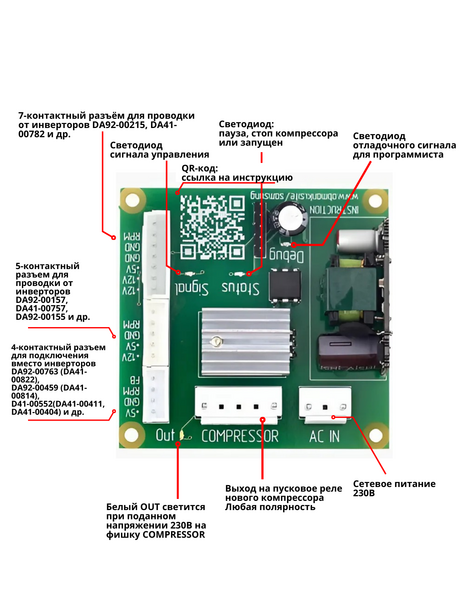

На обманке установлены 3 разъёма для подключения проводки от 7-контактных инверторов (самых первых), 5-контактных инверторов (главная плата получает питание), 4-контактных с двойным питанием и без питания главной платы, и 4-контактного с обратной связью.
Для любой модели холодильника Samsung эта обманка заработает при правильном подключении.

Обманка любого Samsung v2.1

Купить из Омска

-

+

Нет в наличии Уведомить

Купить на Ozon

Купить на Wildberries

Подключение обманки компрессора Samsung

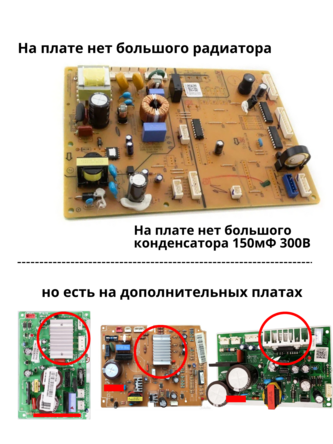

Начиная с 2020 года Samsung выпускает платы со встроенным модулем инвертора. Подключение различается. Выберите ваш вариант:

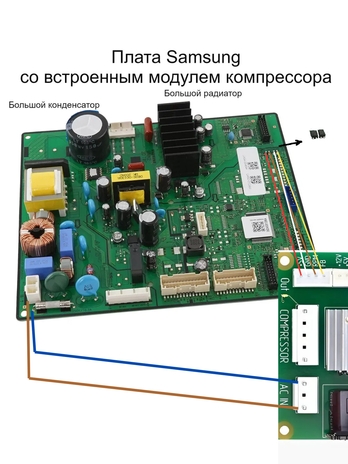

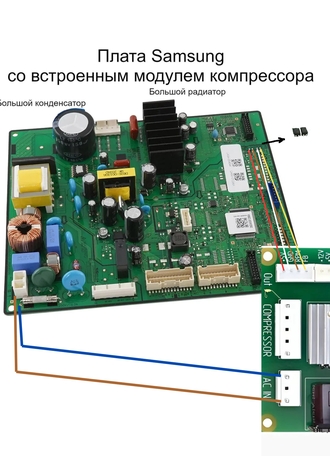

Подключение к новейшим платам с 2020г 📹

Подключение вместо инвертора до 2020г 📹

Перепиновка сигнала для DA41-00536

Силовая проводка на DA41-00552 (DA41-00411), DA92-00157 (DA41-00757), DA92-00215 (DA41-00782)

Установка обманки Samsung вместо инверторов

Ссылка на Rutube

Указания по установке вместо модуля инвертора:

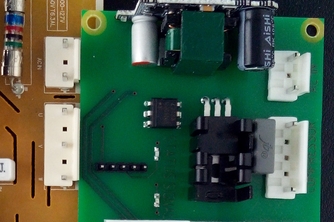

Сергей заменил плату инвертора Samsung на обманку. Переключил проводку сигнала:

Силовая на инверторе DA92-0059 выполнена одной фишкой. На обманку она переключается без доработок

Силовая проводка инвертора DA92-0059 переключается без доработок на обманку одной фишкой.

Силовые фишки подписаны Compressor и AC IN соответственно для подключения пускозащитного реле компрессора и сетевого напряжения.

Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен

От инвертора выходили 3 провода: синий, сиреневый и чёрный. Контакты обманки совпали с синичм и чёрным.

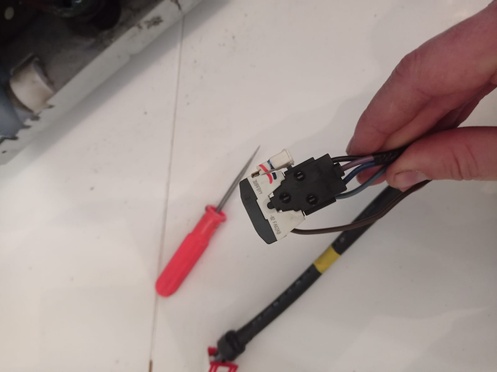

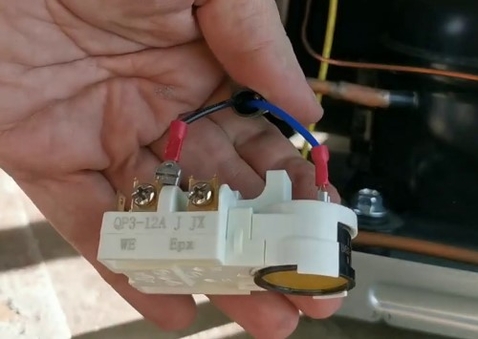

Срезали фишку компрессора, обжимаем клеммы на 2 провода: синий и чёрный. Подключаем их к пусковом реле нового компрессора без учёта полярности:

В разных моделях Samsung цвета проводки отличаются:

синий-сиреневый-чёрный (убираем сиреневый)
синий-чёрный-сиреневый (убираем чёрный)
коричневый-розовый-чёрный (убираем розовый)
белый-белый'-белый'' (убираем центральный белый с 1 полосочкой)

НЕ ЗАПОМИНАЙТЕ ЦВЕТА. ПРОВЕРЯЙТЕ МУЛЬТИМЕТРОМ

В моторном отсеке замкните проводку термореле (OLP) (на фото: серый и коричневый). Реле более не понадобится.

Реле OLP (Over Load Protection) предохраняло инверторный компрессор от перегрева, причем в некоторых моделях это реле полностью отключает холодильник. Теперь его функции выполняет пускозащитное реле нового компрессора.

Установка обманки инвертора Samsung вместо DA41-00552 (DA41-00411), DA92-00157 (DA41-00757), DA92-00215 (DA41-00782) и других

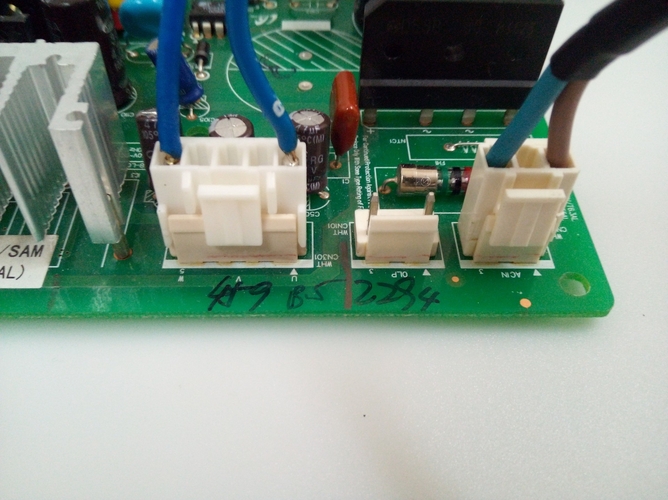

Подключать к разъему питания нужно фишку, снятую c контакта, отмеченного AC L N или AC IN.
На нем при включении холодильника в розетку должно быть 220В

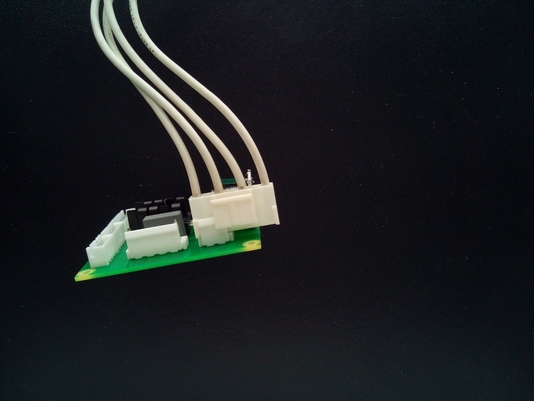

Проводки от разъема OLP оставьте не подключенными, например так:

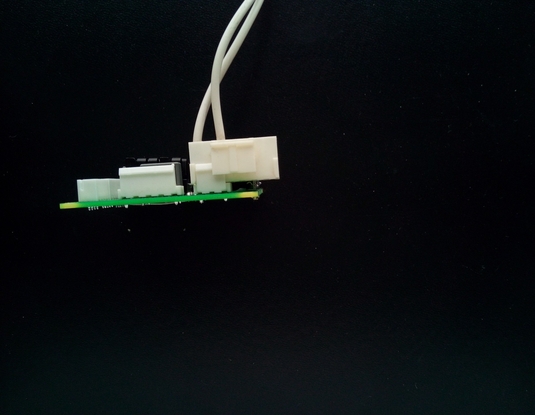

Или так:

Установка обманки инвертора Samsung вместо DA41-00536, DA41-00288

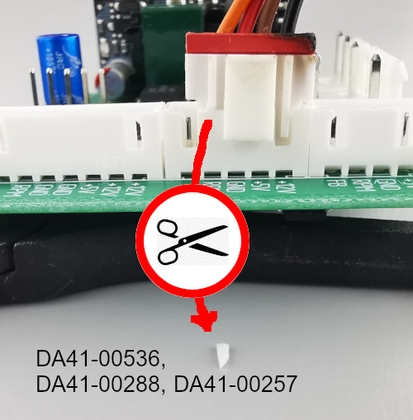

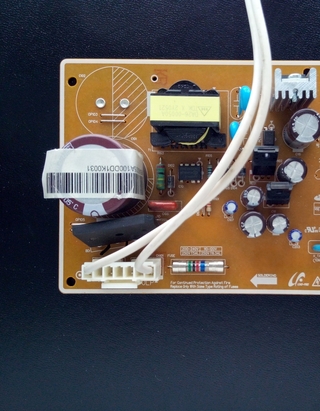

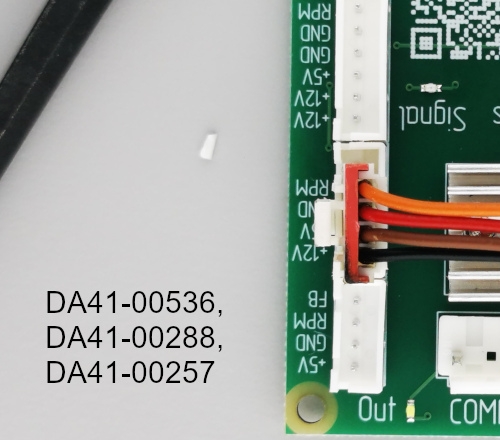

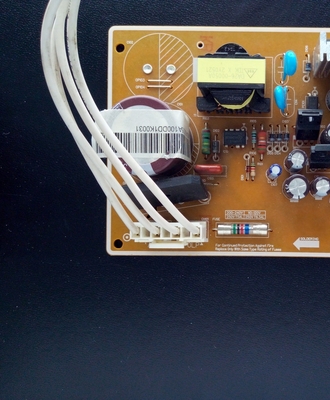

4-контактную фишку сигнала DA41-00536 (DA41-00288) нужно поставить в 5-контактный разъём, для этого срезать направляющую:

Остальное подключение по инструкции

ВНИМАНИЕ

Подключение немного отличается в зависимости от конструкции платы:

Пауза перед запуском компрессора после включения может достигать 15 минут (например, плата DA92-01109). Плата управления помигает индикаторами и больше ничего не делает. От обманки это не зависит
Без сенсоров плата компрессор не запустит

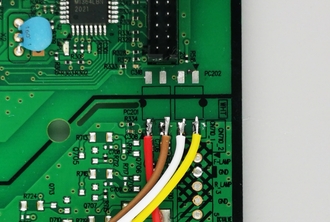

Паять к плате можно только с флюсом ЛТИ-120 или аналогичным. Кислотный флюс разрушит плату
Если мало опыта пайки плат, не паяйте самостоятельно. Пятаки под оптронами нежные

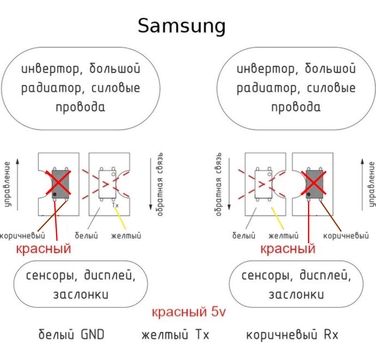

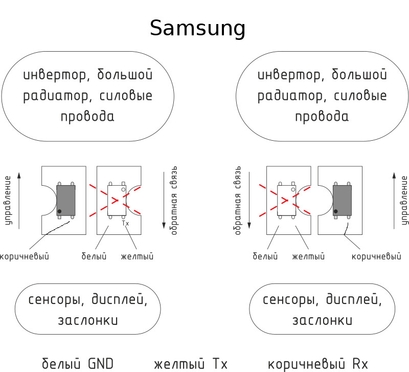

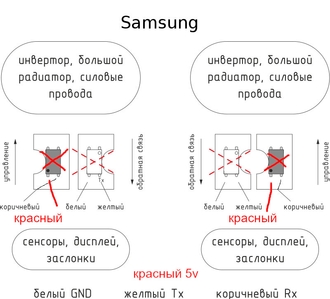

Оптроны точками друг от друга ▖▝

Несмонтированное видео (Ядиск, 1.2Гб)

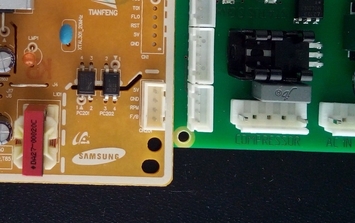

Оптроны точками друг к другу ▝ ▖

Ссылка на Rutube

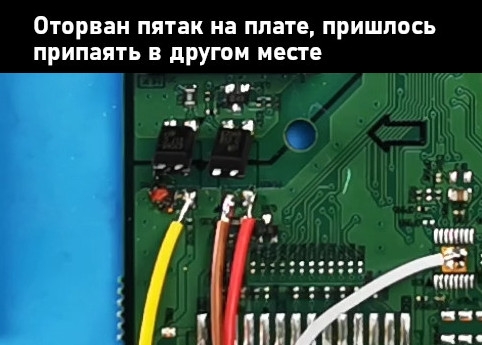

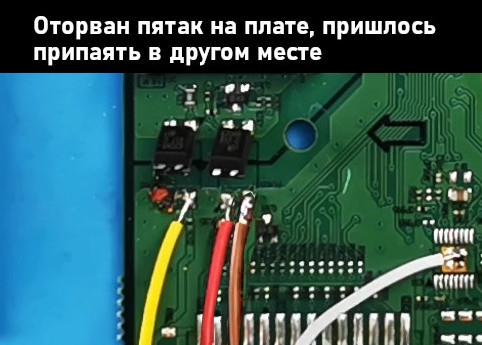

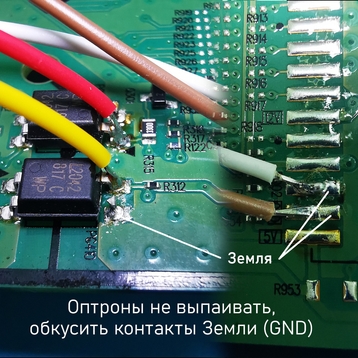

❗ Аккуратно Пятаки оптронов легко обрываются. Не отпаивайте оптроны

Эта видеоинструкция только для оптронов точками друг к другу (▝ ▖):

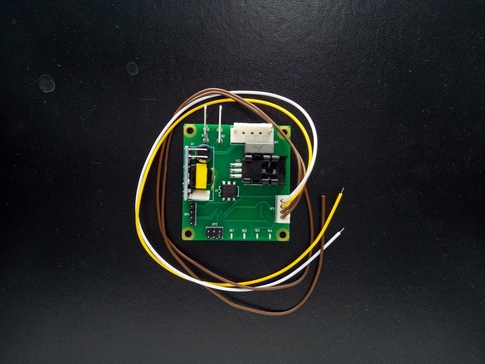

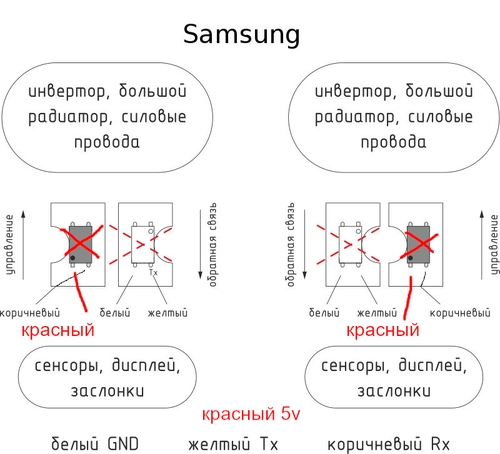

Обманка с 4 сигнальными проводами

Подключение проводки компрессора и работа в моторном отсеке

Все подключено хорошо, если
1. 10-20 секунд status обманки мигает 1 раз в 2 секунды, и жёлтый индикатор мерцает
2. в течение 15 минут жёлтый не мерцает (горит постоянно или не светится совсем), а зелёный мигает 1 раз в 2 секунды
3. компрессор запускается и работает. жёлтый мерцает, а зелёный светится постоянно

Проблема, если
1. 10-20 секунд status обманки мигает 1 раз в 2 секунды, и жёлтый индикатор мерцает
2. в течение 15 минут жёлтый мерцает, а зелёный мигает 1 раз в 2 секунды
3. компрессор не запускается через 15 минут, жёлтый продолжает мерцать, а зелёный мигает 1 раз в 2 секунды

Остальное подключение по инструкции

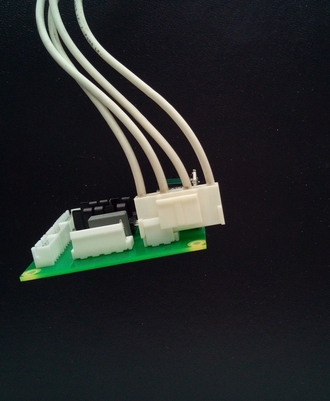

(устар) Обманка с 3 сигнальными проводами

Это предсерийный, тестовый вариант обманок только для холодильников моложе 2020 года. Позднее эти платы были заменены универсальными

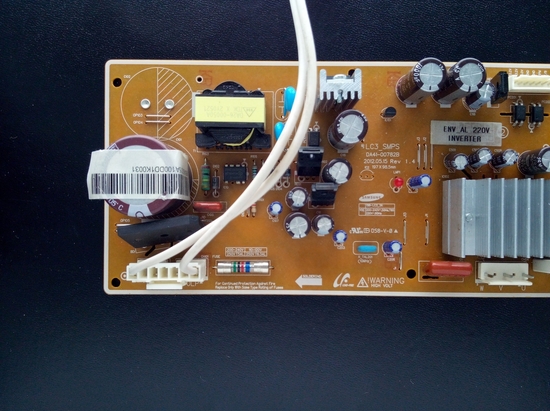

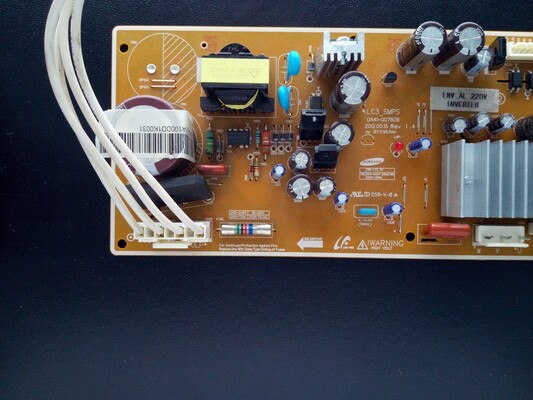

Если холодильник был с инвертором DA92-00763, проводка из комплекта обманки не используется. В родной проводке перепинуйте проводки так:

Было

Стало

Фото перепинованной фишки Samsung для обманки

Свернуть

Запускайте холодильник

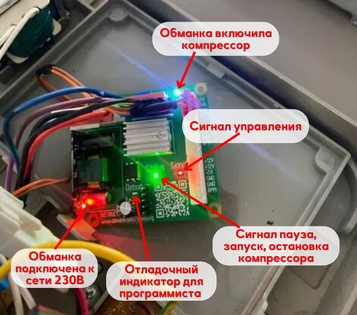

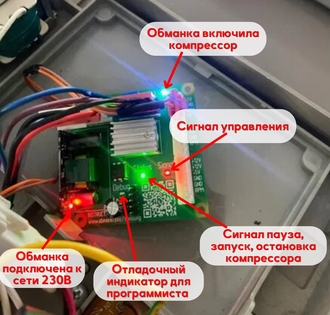

На обманке размещены 2 светодиода Signal, Status.

Signal мерцает или светится когда главный блок управления холодильником командует инвертору (а вместо него обманке) включить /выключить компрессор

Светодиод Status показывает что происходит:
